高含水原油手動取樣器

高含水（20-90%）油水混合液在管線內流動時，因油、水密度的差異而導致油、水嚴重分離，此時若取樣，即便在取樣探頭上游加裝靜態混合器等攪拌裝置，也無法取到有代表性的試樣。

ZHYQ-Ⅱ-GS-SD型高含水原油手動取樣器是ZHYQ-Ⅱ-GS型高含水原油自動取樣器的精簡版。ZHYQ-Ⅱ-GS-SD型高含水原油手動取樣器沿用ZHYQ-Ⅱ-GS型高含水原油自動取樣器的旋轉探頭結構，并在此基礎上做了流體動力設計，使旋轉探頭能借助管線內流體的動能而自行旋轉，不再需用外部旋轉動力。

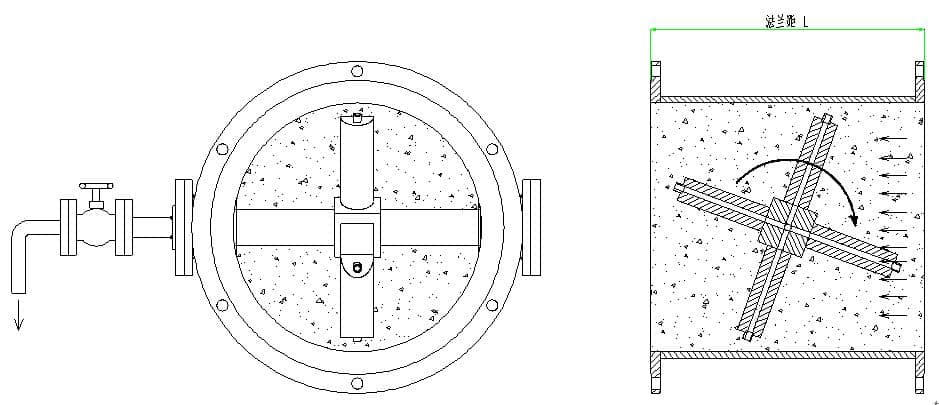

旋轉探頭

旋轉探頭采用四進油口對稱布局，在管內流體帶動下持續旋轉。四個進油口相對液流而言做上下往復移動，所取試樣含蓋管頂至管底全部油層，由傳統的點樣變?yōu)槿珜訕?，破解了影響高含水管輸原油取樣的瓶頸難題。

一、設備構成

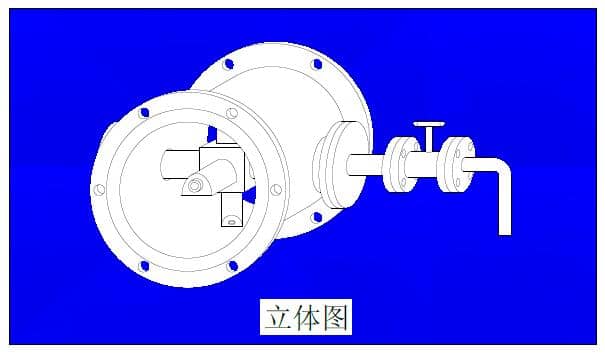

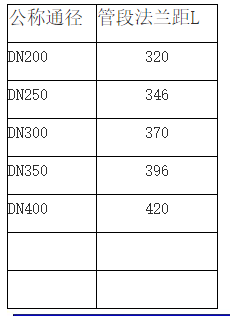

整體管段式結構，出廠提供配對法蘭。

二、性能指標

1、適應油品含水10-95%。

2、公稱壓力：2.5MPa—6.4 MPa。

3、壓損：輸油流速2米/秒時壓損8KPa。

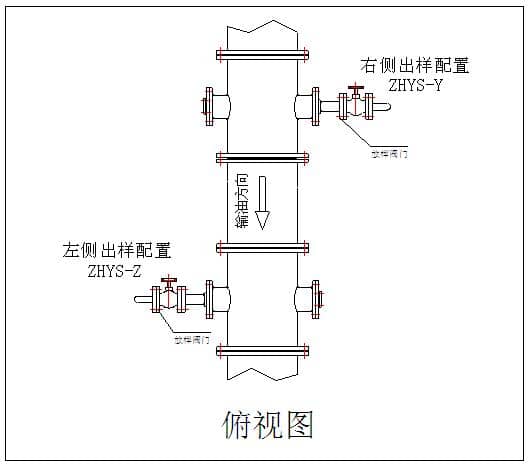

三、出液口安裝方位
