高粘度原油自動取樣器

ZHYQ-Ⅱ-GN系列高粘度原油自動取樣器

一、概述

ZHYQ-Ⅱ-GN系列高粘度原油自動取樣器針對高粘度原油宜堵特性，統籌取樣實際工況和ISO3171、SY/T5317-2006兩個標準而設計制造。專用于高粘度原油管道輸送及船運、車運裝卸的試樣采集。

設備主要功能：

1）、在線取樣，無循環回路，管路直通，結構簡單可靠，便于維護。

2)、流量比例取樣、時間比例取樣自由切換。

3)、介質清洗置換功能，設備長期停用前可對接液管件及部件進行介質置換和清洗。

4）、稱重檢測，超量自動停機并報警。

二、產品結構和工作原理

ZHYQ-Ⅱ-GN高粘度原油自動取樣器由在線分液器、稱重檢測裝置、介質置換清洗裝置及控制顯示裝置等構成。

取樣探頭按標準要求插入輸油管內，在線分液器依PLC指令動作，將輸油管內的原油直接取出。分液頻率以流量計電子信號控制為流量比例樣，以電子時鐘信號控制為時間比例樣。

稱重檢測裝置對存樣容器實時稱重檢測，當存樣容器超重時自動停機并報警。

清洗置換裝置由防爆磁力泵、清洗介質容器、溢流閥、管接件及清洗程序組成，設備

長期停用前可對接液管件及部件進行介質置換和清洗。

設備各部件整體撬裝于取樣機柜內，不銹鋼殼體。

配置防爆自限式電伴熱系統。

預留RS485通訊接口、設備運行數據和報警訊息可遠傳監控。

三、技術參數

1、取樣器特性系數PF（0.95～1.05）。

2、兼容速度式和容積式流量計（脈沖輸入信號和模擬量信號）

3、工作環境溫度：－20～40℃。環境空氣最大相對濕度不大于90%（+25℃）。

4、工作壓力等級：1.6 MPa 、2.5 MPa 、4.0MPa、6.4MPa。

5、工作介質溫度：≤100℃

6、電源： AC 3N 380V/1500W（平均運行功耗600W）

7、電器防爆：dⅡBT4

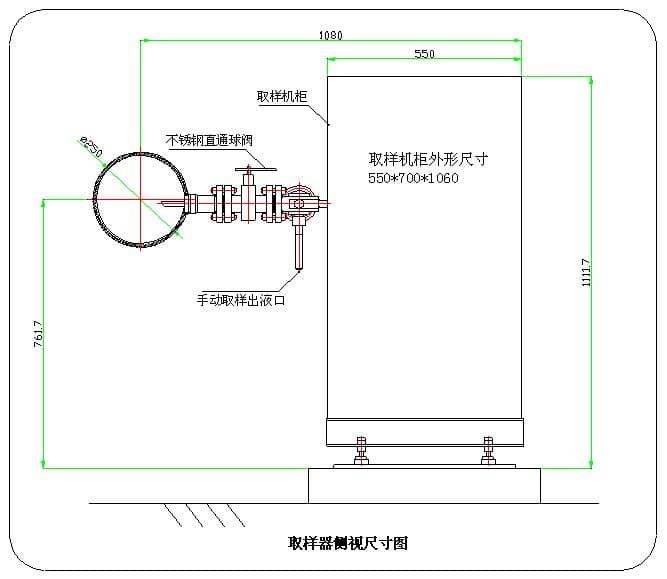

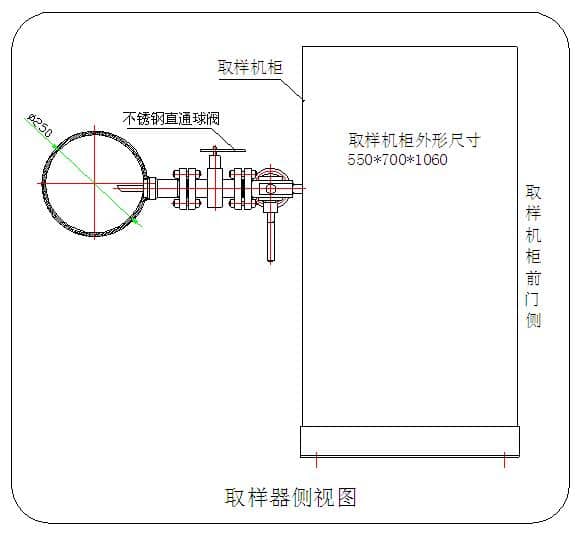

8、取樣機柜外形尺寸:550*700*1060

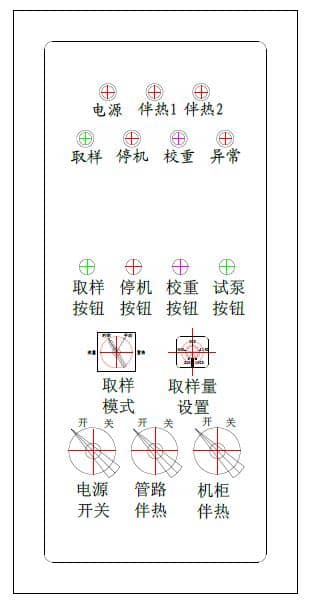

防爆控制箱操作面板

四、安裝要求

1、取樣口安裝應符合SY/T5317-2006要求

2、取樣機柜水泥基座需按圖施工
