原油自動取樣器 (油田井口專用)

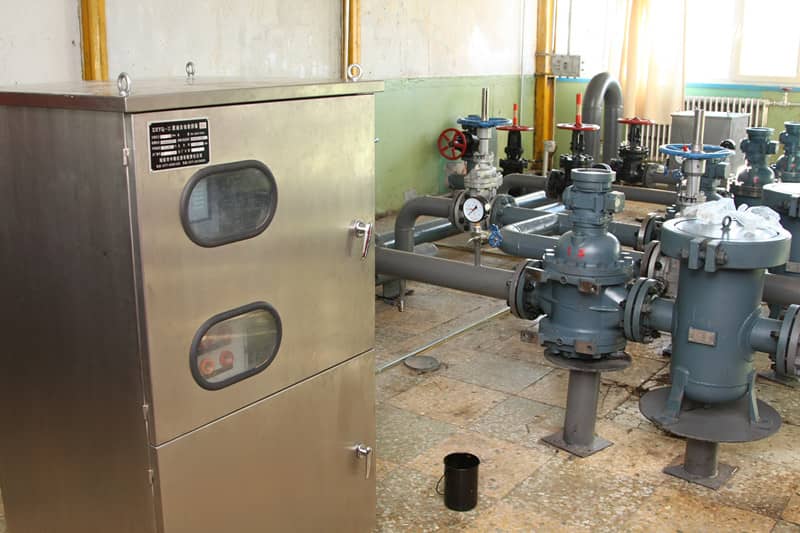

ZHYQ-Ⅱ-J型原油自動取樣器

(油田井口專用)

ZHYQ-Ⅱ-J型原油自動取樣器，執行國標GB/T27867，主要用于油田井口自動取樣。

一、設備構成

自動取樣器由取樣探頭組件、電磁閥、步進多工位轉閥、稱重裝置、電動切斷閥、防爆控制箱、撬裝機柜等組成。

二、設備功能與技術參數

1、設備功能

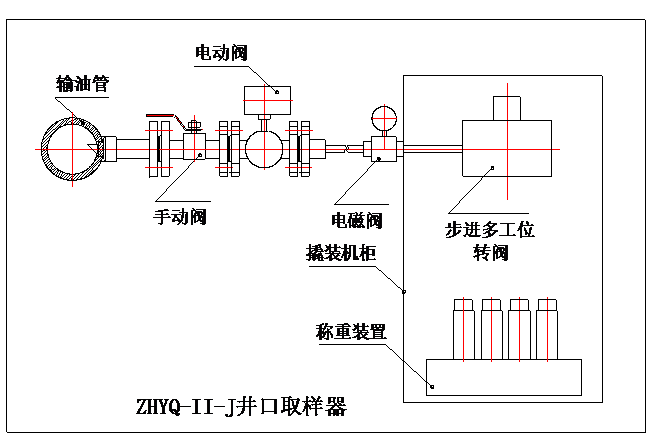

1.1、工作簡明流程

1.2、功能

● 西門子PLC控制，防爆觸摸屏參數設置和工況顯示。

● 多取樣工位（最多十工位）自動轉位，各取樣工位的取樣量和取樣時間由觸摸屏設置?？蓽p少赴井口取樣的頻次。

● 閉環安保設計。當意外情況導致試樣量超限（稱重訊息），控制系統自動停止設備取樣工作、同時關閉電動切斷閥并發出報警信號，觸摸屏保存報警訊息。

● 十個存樣容器的封蓋上設計有氣體導流接頭，依靠導流軟管可將取樣時產生的石油天然氣和有害氣體導出取樣機柜，或加長導管直至計量間外。

● 油管液面自動檢測，當油管內液面低于半管時自動限時暫停采樣。

● 自帶機柜電伴熱。

● RS485通訊接口，MODEBUS RTU通訊協議。

● 數據傳遞明細

① 設備工作狀態，

② 設備故障報警訊息，

③ 實時取樣參數，

2、技術參數

2.1、取樣性能系數(PF)：1±0.1。

2.2、單個取樣工位的存樣容器設計容積1000mL。

2.3、公稱壓力2.5-4.0MPa。

2.4、電器防爆標識：dⅡBT4。電器防護等級IP65。

2.5、電源：220V，功率2KW。

2.6、撬裝機柜尺寸：600*600*850=長*寬*高。整機重量100Kg。
