                              ZHJC系列原油含水在線檢測儀
一、產品簡介
    ZHJC系列原油含水在線檢測儀,專用于管輸原油的含水在線檢測。檢測儀由ZHJB含水變送器和ZHJS積算儀組成,積算儀由西門子PLC構成。

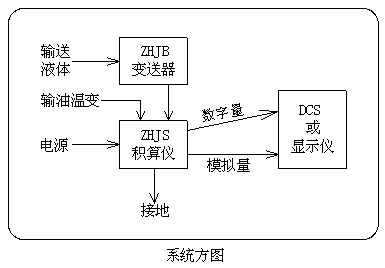

二、產品構成

1、ZHJB含水變送器


2、ZHJS積算儀



三、技術參數
1、ZHJB含水變送器
檢測原理:電容法,
工程壓力:2.5—10MPa,
介質溫度:小于80℃,
環境溫度:-30--+45℃,
量   程:5、10、20、40四檔,
探頭材質:304不銹鋼,
2、ZHJS積算儀
電   源:220V/0.1KW,
環境溫度:-30--+45℃,
精度等級:4.0級,
分辨率:0.01,
測量輸出:4-20mA標準信號,
測量輸出:R485通訊數字輸出,
輸油溫度補償:三種途徑自由切換(采集上位機數據、接入輸油溫變、程序設置),
殼   體:材質碳鋼,烤漆,
3、整機參數
防爆標示:dⅡBT4
防護等級:IP63
最小輸油管徑:DN80
四、設備安裝

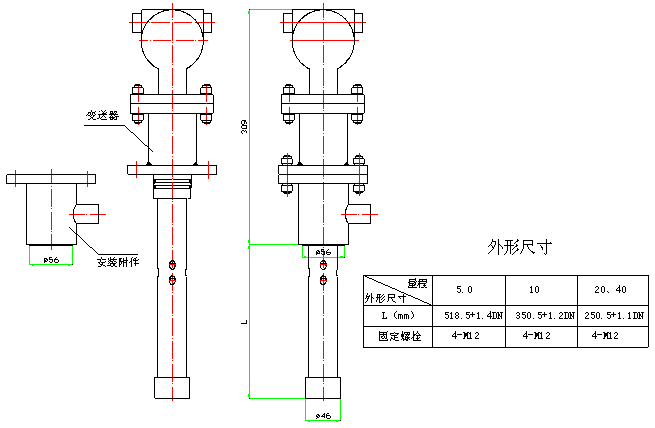

1、ZHJB含水變送器安裝

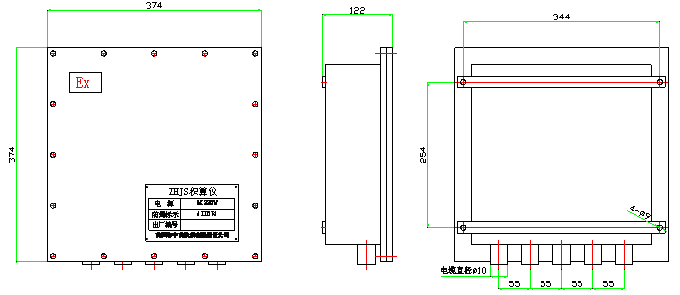

2、ZHJS積算儀安裝
壁掛式,4個螺栓孔Φ9,中心距344*254,
3、可選件

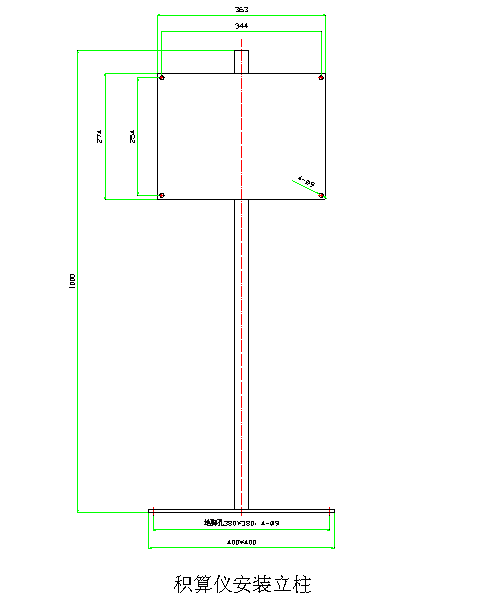

①、積算儀安裝立柱,材質碳鋼,噴漆處理。



②、顯示器:7寸彩色觸摸屏。頁面顯示:含水瞬時曲線、溫度曲線、高含水
報警、實流標定參數輸入框等(可按用戶要求增減顯示項目)。
4、注意事項
①、積算儀必須可靠接地,
②、變送器、積算儀不得陽光直射,不得雨雪直淋。
③、輸油管徑DN小于80時須另行訂貨。


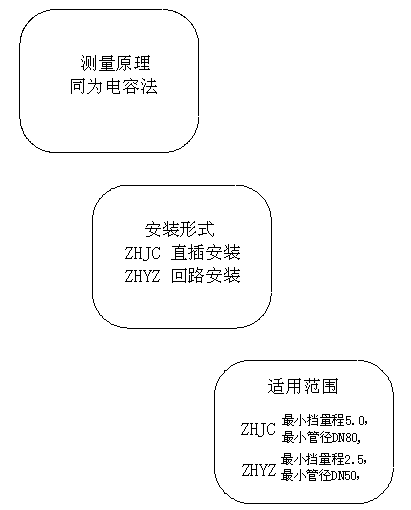

ZHYZ系列原油含水在線測試儀
一、產品簡介
ZHYZ系列原油含水在線測試儀,專用于安裝條件受限制(不能對輸油管線進行大的改動)的特殊情況,使用測試回路進行含水測試。
二、產品構成
ZHYZ系列原油含水在線測試儀由含水變送器、磁傳動循環泵、積算控制箱
組成,各部件撬裝于不銹鋼機柜內。


1、總成機柜:不銹鋼外殼,4個地腳孔直徑Ф10。柜內管路配有電伴熱系統。

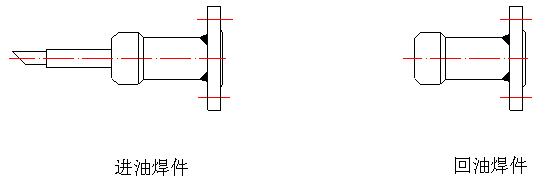

 2、探頭焊接組件和返油焊接組件



備注:隨機配備DN10不銹鋼球閥2個(含緊固螺栓、密封墊全套件)、過濾
器1個、Ф10不銹鋼工藝連管2根(各1.2米)。
 三、技術參數
 1、ZHYZ含水變送器
檢測原理:電容法,
工程壓力:2.5—10MPa,
介質溫度:小于80℃,
環境溫度:-30--+45℃,
量   程:2.5、5、10、20、40五檔,
探頭材質:304不銹鋼,
2、ZHYZ積算儀
電   源:220V/0.5KW,
環境溫度:-30--+45℃,
精度等級:4.0級,
分辨率:0.01,
測量輸出:4-20mA標準信號,
測量輸出:R485通訊數字輸出,
輸油溫度補償:三種途徑自由切換(采集上位機數據、接入輸油溫變、程序設置),
殼   體:材質碳鋼,烤漆,
3、整機參數
防爆標示:dⅡBT4
防護等級:IP63
最小輸油管徑:DN50
四、設備安裝

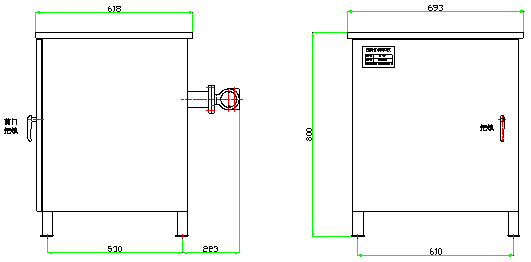

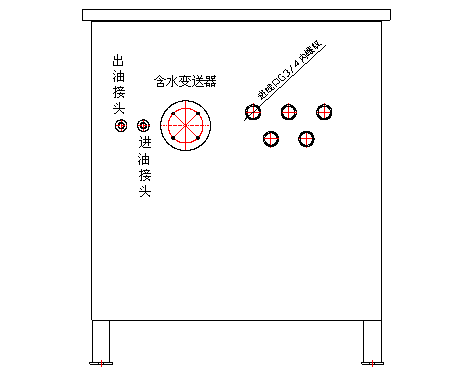

1、總成機柜 外形尺寸高*寬*深=800*693*618


機柜背面



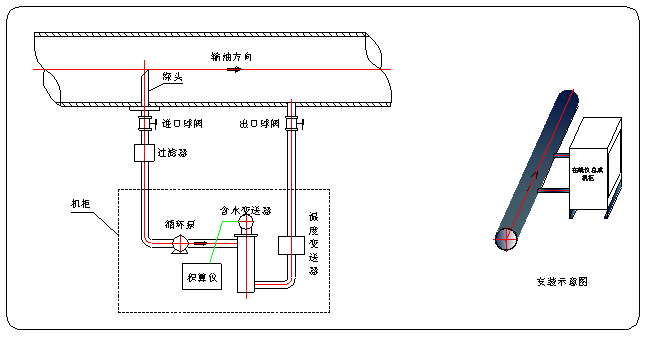

2、測試回路開孔和焊接

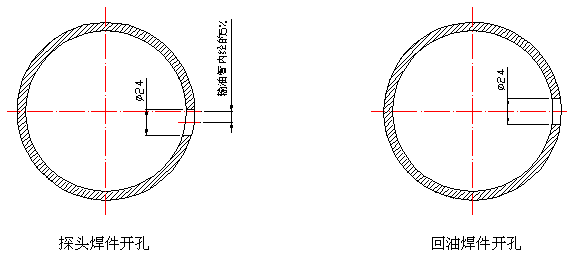

1)開孔

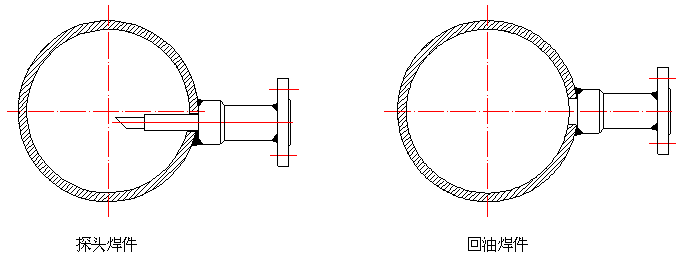

2)焊接

備注:探頭的45°坡口迎向來油。
3、可選件
顯示器:7寸彩色觸摸屏。頁面顯示:含水瞬時曲線、溫度曲線、高含水
報警、實流標定參數輸入框等(可按用戶要求增減顯示項目)。
4、注意事項
①、機柜必須可靠接地,

②、機柜不得陽光直射,不得雨雪直淋。
